高清視頻拼接矩陣是一款基于FPGA架構的純硬件專業化的圖像處理設備，能夠將多個動態畫面顯示在多個屏幕上面，實現多窗口拼接漫游的功能。本產品完美支持各類高清數字/模擬視頻信號之間的疊加、漫游、開窗等復雜視頻圖像處理。產品支持窄邊液晶、DLP、LED等各種顯示終端的拼接，可廣泛應用于政府、消防、公安、能源、交通、電力、軍隊等各行業指揮監控會議領域。

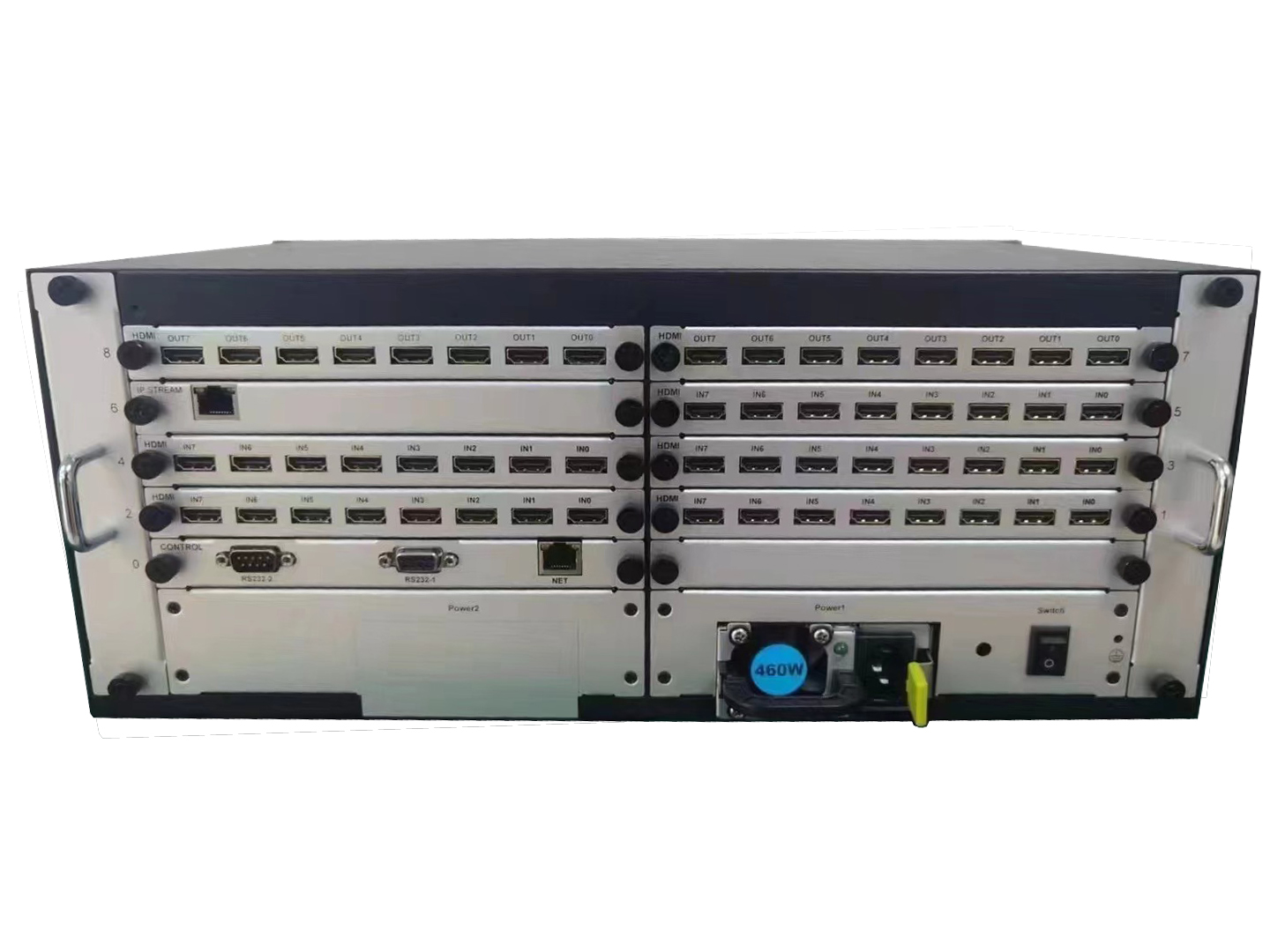

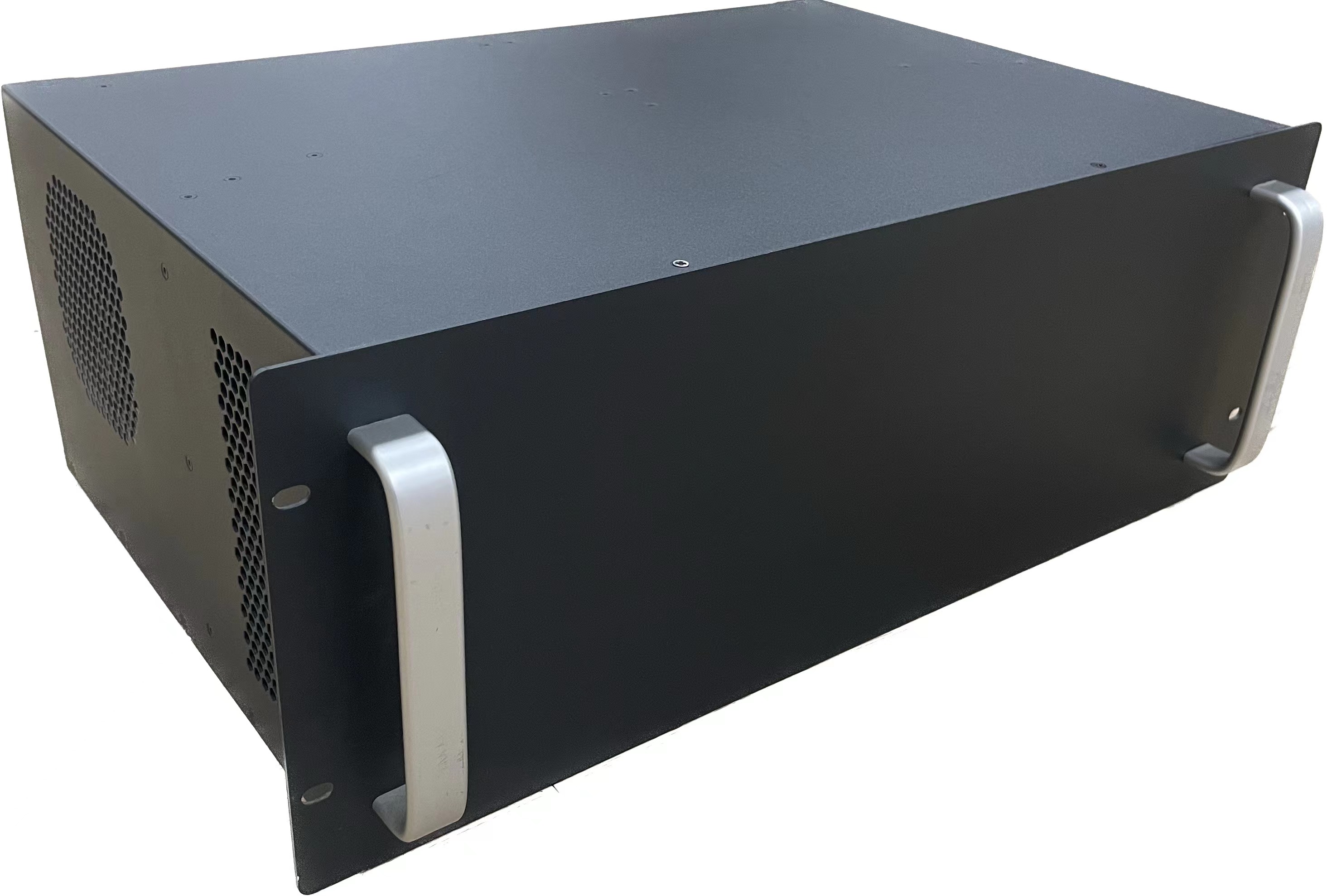

1、箱體配置：圖像拼接處理器采用純硬件FPGA架構，無操作系統，無中毒與崩潰風險，運行穩定，開機速度響應時間小于等于5s,支持7*24小時全年連續工作；整機空間小，在標準19英寸機柜中，箱體采用完全模塊化設計：箱體包含主板，控制板，風扇，電源；配置主機最大支持32路輸入，32路輸出。
2、外觀和結構要求檢查：產品表面不應有明顯的凹痕、劃 傷、裂縫、變形和污染等。表面涂渡層應均勻、不應起泡、脫落和磨損。金屬零部件不應有銹蝕及其他機械損傷。產品的零部件應緊固無松動。保證產品結構以及機械強度在使用過程中無風險，設備需要通過沖擊試驗、經受750mm 高度不同方向跌落3 次跌落試驗測試， 無危險呈現：
3、支持同時帶載多種不同種類顯示屏：通過一臺處理器，同時帶載多種不同種類顯示屏如：LED,LCD,DLP等。同時可以帶載不同分辨率及非標分辨率顯示屏。
4、外殼防護等級： GB/T4208-2017中IP20標準要求。
5、控制卡參數：控制卡支持1個千兆網口，2個RS232/RS485串口,網口支持受控pc協議及控制第三方pc協議設備，串口控制第三方設備,同時支持被控;支持第三方中控調用設備的窗口，通道，布局，坐標，同時調用設備反控屏幕及配電柜的開關等。
6、單臺設備帶載性能：單臺設備支持各種輸入輸出卡同時混插帶載并且正常工作。
7、支持板卡熱插拔：支持輸入輸出板卡熱插拔，響應時間小于等于5s，穩定性好，在更換輸入輸出板卡時無需斷電即可完成更換，即插通電即顯示。
8、支持輸入輸出同步：支持多路輸入，多路輸出口拼接同步。
9、無損處理：支持4:4:4圖像無損處理，不丟失像素細節，內部處理信號不丟不降幀。
10、支持輸入輸出點對點：單臺設備同時支持常規拼接、點對點拼接，橫拼，豎拼，任意定義輸出口坐標輸出。輸入輸出畫面分辨率點對點顯示不拉伸變形，不丟失像素。
11、處理器支持輸入輸出混插：底板不區分輸入輸出卡槽，可自行分配輸入輸出板卡數量及位置，同時支持熱插拔。

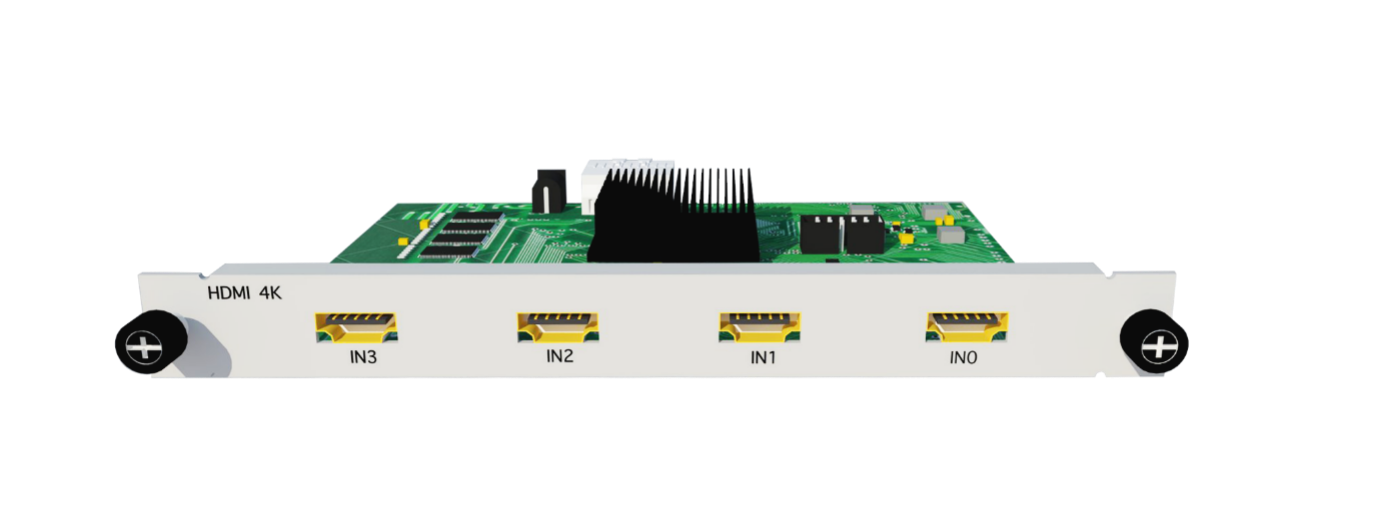

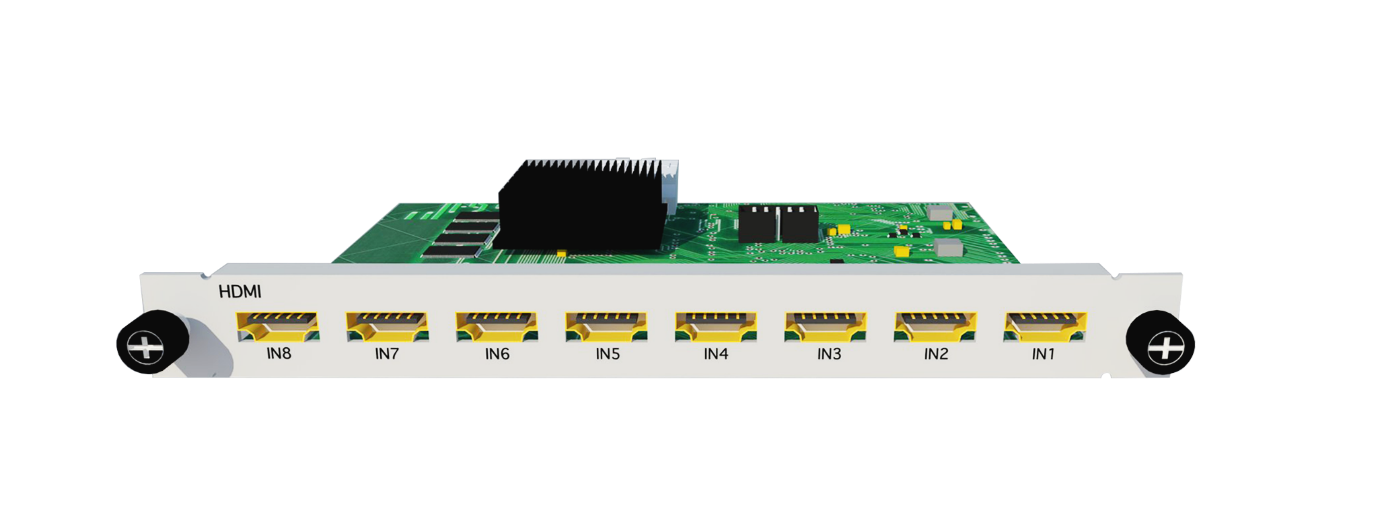

12、主板帶寬及板卡功率：處理器主板及輸入輸出具備高帶寬，輸入輸出單張板卡功率15w。單板卡最大支持8路2K信號/4路4K30Hz信號/2路4K60hz信號/1路8K信號。
13、模塊化電源+風扇：采用穩定性強的獨立服務器電源，省電更便捷拆卸更換。采用模塊化靜音風扇設計，方便拆卸更換。
14、保護功能：產品安全使用，設備具有接地和連接保護措施、設備耐腐蝕、具有一次電路過流保護和接地故障保護。操作人員接觸區無可接觸的能量危險，無裸露的電壓危險部件在維修人員接觸區域。
15、安全性：備通過抗電強度測試、耐壓測試、接觸電流測試。產品具備電氣絕緣能力，絕緣材料未使用石棉或者吸 濕性材料用于絕緣，同時通過在25℃,93%R.H的環境下經過，48h的濕熱處理。
